UML类图中各箭头表示总结

1、泛化

• 泛化：表示类之间的继承关系。箭头从子类指向父类。
• 箭头：实线空心三角箭头

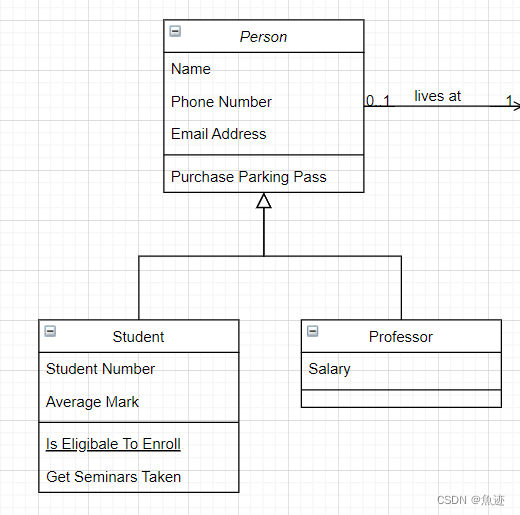

如下图所示，Person为父类，Student和Professor为子类

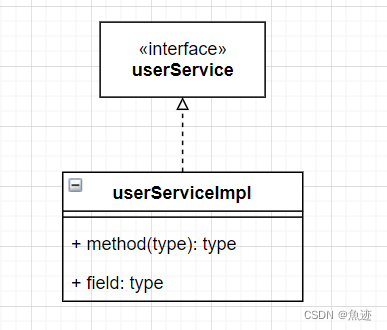

2、实现

• 实现： 表示类之间的实现关系。箭头从子类指向接口，表示子类实现了接口的所有方法。
• 箭头： 虚线空心三角箭

如下图所示：

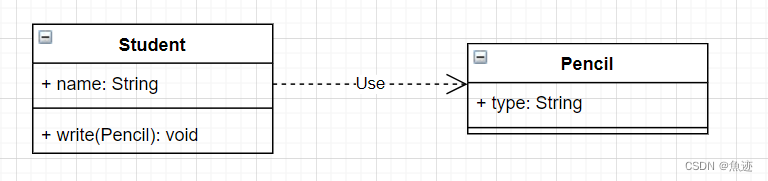

3、依赖

• 依赖： 表示类之间的依赖关系。 通常指的是某个类中的方法的参数使用另一个类的对象。箭头从使用类到被用类，表示一个类需要另一个类来完成它的相关任务。
• 箭头： 虚线箭头
  如下图所示;

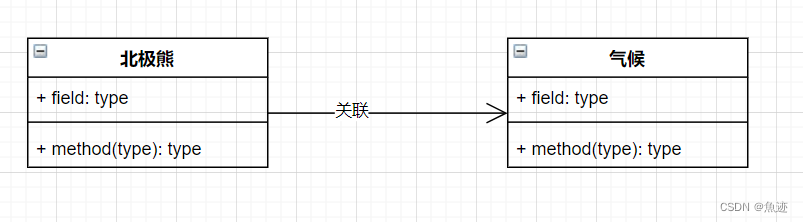

4、关联

• 关联： 表示类之间的关联关系。箭头表示类之间的一种连接关系。
• 箭头： 实线箭头

如下图所示：

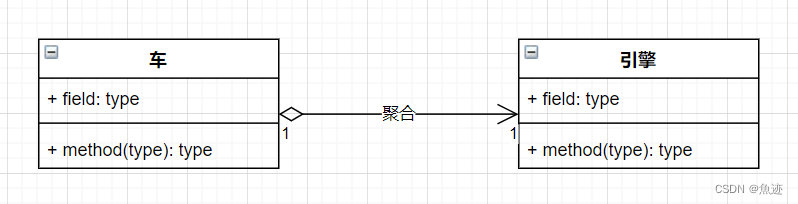

5、聚合

描述的是整体和部分的关系，整体生命周期结束并不代表部分声明周期的结束。

• 聚合： 表示类之间的聚合关系。箭头从聚合类指向被聚合类，表示一个类包含另一个类的对象。
• 箭头： 空心菱形实线箭头，菱形指向被聚合类，箭头指向聚合类
  如下图所示：

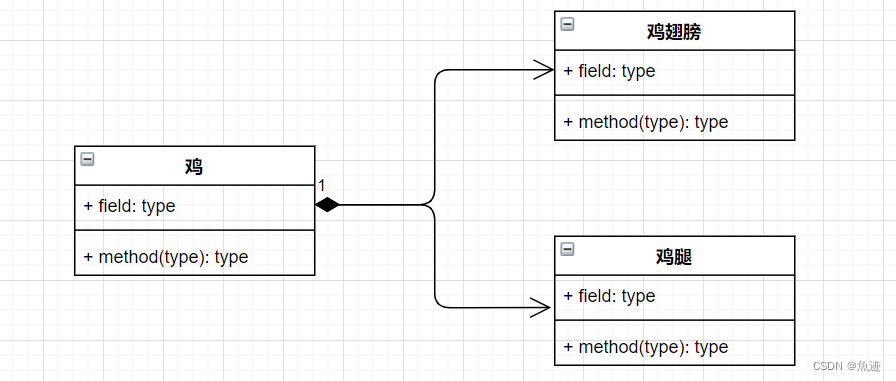

6、组合

整体和部分的关系，整体生命周期结束，部分的声明周期也结束。比如一只毛毛虫死了，毛毛虫的腿部分也是死的。

• **组合：**表示类之间的组合关系。箭头从组合类指向被组合类，表示一个类包含另一个类的对象，同时控制对象的生命周期。
• 箭头： 实心菱形实线箭头
  如下图所示：
